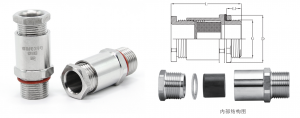

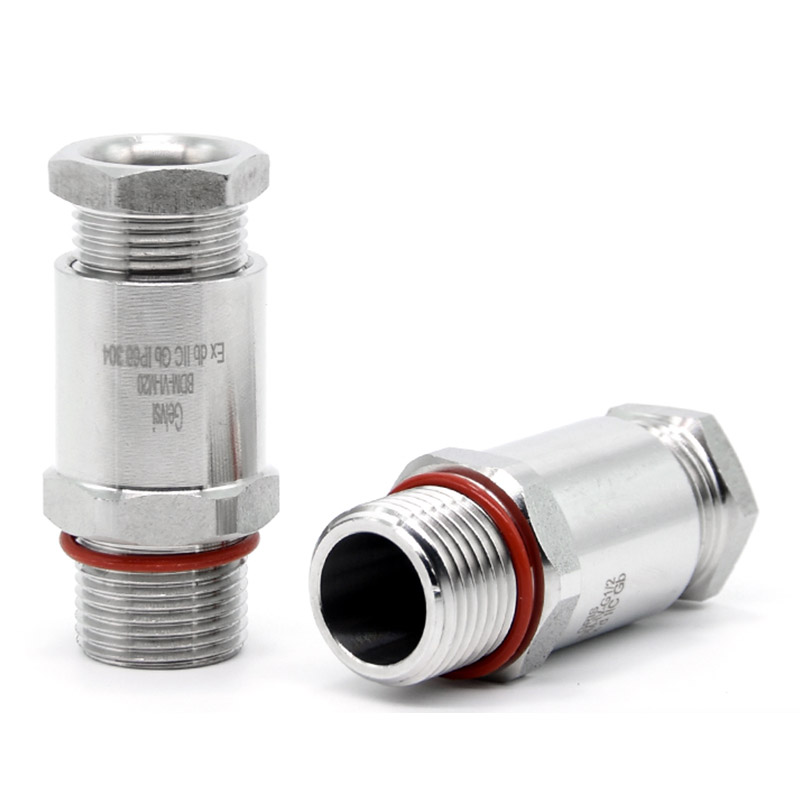

BDM-VI  防爆非铠装电缆夹紧密封接头

单压式防爆电缆夹紧密封接头

产品代码:GLS-BDM-VI
螺纹规格:M公制螺纹、NPT螺纹及G管螺纹线，其他可定制
产品材质:碳素钢、黄铜镀镍、304 不锈钢、316不锈钢，其他可定制
防爆标志:Ex eb lC Gb; Ex db lC Gb; Ex tb lllC Db.
防护等级:IP66
工作温度:-40℃~+100℃
备注:根据使用要求配置:锁母、密封垫圈、接地片、护罩等附件
适用范围：
适用于石油开采、炼油、化工、军工等危险环境场所:
适用于爆炸性气体环境1区、2区场所;
适用于可燃性粉尘环境 20 区、21 区、22 区场所;
适用于IIA、IIB、IIC 类爆炸性气体环境;
适用于非铠装电缆，电缆布线。

类别： ,

描述

型号 公制螺纹 锁线范围 螺纹外径 螺纹长度 总长度 对边/最大外径
Model Metric Thread Cable Range（mm） Thread G（mm） Thread Length    L1（mm） Total Length   L（mm） Spanner Size    D（mm）
GLS-BDM-VI-M20-10 M20×1.5 6-10 20 16 65 30
GLS-BDM-VI-M25-14 M25×1.5 10-14 25 16 65 35
GLS-BDM-VI-M32-17 M32×1.5 12-17 32 19 75 42
GLS-BDM-VI-M40-23 M40×1.5 15-23 40 19 85 53
GLS-BDM-VI-M50-33 M50×1.5 18-33 50 19 85 62
GLS-BDM-VI-M63-43 M63×1.5 26-43 63 20 90 74
GLS-BDM-VI-M75-50 M75×1.5 30-50 75 20 102 90
GLS-BDM-VI-M90-60 M90×2.0 38-60 90 20 102 102
GLS-BDM-VI-M115-80 M115×2.0 48-80 115 22 115 126
型号 英制螺纹 锁线范围 螺纹外径 螺纹长度 总长度 对边/最大外径
Model G Thread Cable Range（mm） Thread G（mm） Thread Length    L1（mm） Total Length   L（mm） Spanner Size    D（mm）
GLS-BDM-VI-G1/2-10 G1/2 6-10 20.9 16 65 30
GLS-BDM-VI-G3/4-14 G3/4 10-14 26.4 16 65 35
GLS-BDM-VI-G1-17 G1 12-17 33.2 19 75 42
GLS-BDM-VI-G11/4-23 G11/4 15-23 41.9 19 85 53
GLS-BDM-VI-G11/2-33 G11/2 18-33 47.8 19 85 62
GLS-BDM-VI-G2-43 G2 26-43 59.6 20 90 74
GLS-BDM-VI-G21/2-50 G21/2 30-50 75.1 20 102 90
GLS-BDM-VI-G3-60 G3 38-60 87.8 20 102 102
GLS-BDM-VI-G4-80 G4 48-80 114 22 115 126
型号 美制螺纹 锁线范围 螺纹外径 螺纹长度 总长度 对边/最大外径
Model NPT Thread Cable Range（mm） Thread G（mm） Thread Length    L1（mm） Total Length   L（mm） Spanner Size    D（mm）
GLS-BDM-VI-NPT1/2-10 NPT1/2 6-10 21.3 16 65 30
GLS-BDM-VI-NPT3/4-14 NPT3/4 10-14 26.8 16 65 35
GLS-BDM-VI-NPT1-17 NPT1 12-17 33.5 19 75 42
GLS-BDM-VI-NPT11/4-23 NPT11/4 15-23 42.3 19 85 53
GLS-BDM-VI-NPT11/2-33 NPT11/2 18-33 48 19 85 62
GLS-BDM-VI-NPT2-43 NPT2 26-43 60 20 90 74
GLS-BDM-VI-NPT21/2-50 NPT21/2 30-50 75.5 20 102 90
GLS-BDM-VI-NPT3-60 NPT3 38-60 88.5 20 102 102
GLS-BDM-VI-NPT4-80 NPT4 48-80 114 22 115 126
