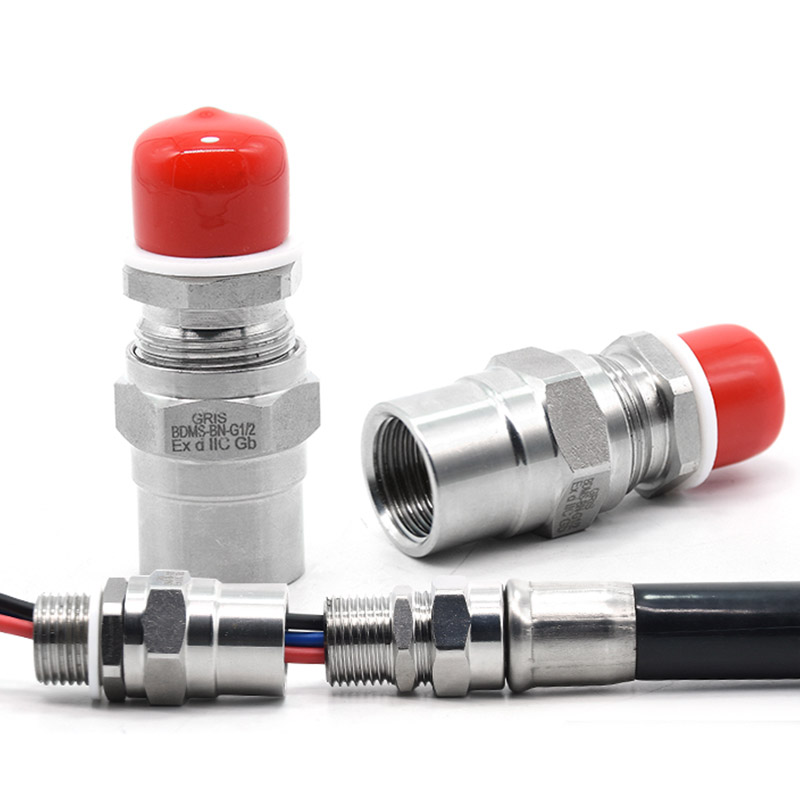

BDM-BN(S) 防爆非铠装电缆夹紧密封接头(内外丝)

防爆非铠装电缆夹紧密封接头

产品代码:GLS-BDM-BN(S)
螺纹规格:M公制螺纹、NPT螺纹及G管螺纹线，其他可定制
产品材质:黄铜镀镍、304 不锈钢、316不锈钢，其他可定制
防爆标志:Ex eb lC Gb;Ex tb lllC Db.
防护等级:IP66
工作温度:-40℃~+100℃
备注:根据使用要求配置:锁母、密封垫圈、接地片、护罩等附件
适用范围：
适用于石油开采、炼油、化工、军工等危险环境场所:
适用于爆炸性气体环境1区、2区场所;
适用于可燃性粉尘环境 20 区、21 区、22 区场所;
适用于IIA、IIB、IIC 类爆炸性气体环境;
适用于非铠装电缆，电缆布线。

类别： ,

描述

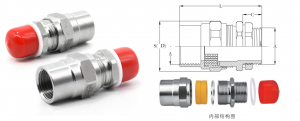

型号 公制螺纹 锁线范围 螺纹长度 总长度 对边/最大外径
Model Metric Thread Cable Range（mm） Thread Length    C（mm） Total Length   L（mm） Spanner Size    S/ΦD（mm）
GLS-BDM-BN(S)-M20-15 M20×1.5 9-15 15 65 27/30
GLS-BDM-BN(S)-M25-20 M25×1.5 9-20.5 15 65 33/36
GLS-BDM-BN(S)-M32-26 M32×1.5 13-26 19 77 42/45
GLS-BDM-BN(S)-M40-33 M40×1.5 18-33 19 81 48/52
GLS-BDM-BN(S)-M50-41 M50×1.5 24-41 19 89 60/65
GLS-BDM-BN(S)-M63-52 M63×1.5 28-52.5 22 95 70/75
GLS-BDM-BN(S)-M75-52 M75×1.5 28-52.5 24 102 82/87
型号 英制螺纹 锁线范围 螺纹长度 总长度 对边/最大外径
Model G Thread Cable Range（mm） Thread Length    C（mm） Total Length   L（mm） Spanner Size    S/ΦD（mm）
GLS-BDM-BN(S)-G1/2-15 G1/2 9-15 15 65 27/30
GLS-BDM-BN(S)-G3/4-20 G3/4 9-20.5 15 65 33/36
GLS-BDM-BN(S)-G1-26 G1 13-26 19 77 42/45
GLS-BDM-BN(S)-G1 1/4-33 G1 1/4 18-33 19 81 48/52
GLS-BDM-BN(S)-G1 1/2-41 G1 1/2 24-41 19 89 60/65
GLS-BDM-BN(S)-G2-52 G2 28-52.5 22 95 70/75
GLS-BDM-BN(S)-G2 1/2-52 G2 1/2 28-52.5 24 102 82/87
型号 美制螺纹 锁线范围 螺纹长度 总长度 对边/最大外径
Model NPT Thread Cable Range（mm） Thread Length    C（mm） Total Length   L（mm） Spanner Size    S/ΦD（mm）
GLS-BDM-BN(S)-NPT1/2-15 NPT1/2 9-15 15 65 27/30
GLS-BDM-BN(S)-NPT3/4-20 NPT3/4 9-20.5 15 65 33/36
GLS-BDM-BN(S)-NPT1-26 NPT1 13-26 19 77 42/45
GLS-BDM-BN(S)-NPT1 1/4-33 NPT1 1/4 18-33 19 81 48/52
GLS-BDM-BN(S)-NPT1 1/2-41 NPT1 1/2 24-41 19 89 60/65
GLS-BDM-BN(S)-NPT2-52 NPT2 28-52.5 22 95 70/75
GLS-BDM-BN(S)-NPT2 1/2-52 NPT2 1/2 28-52.5 24 102 82/87
