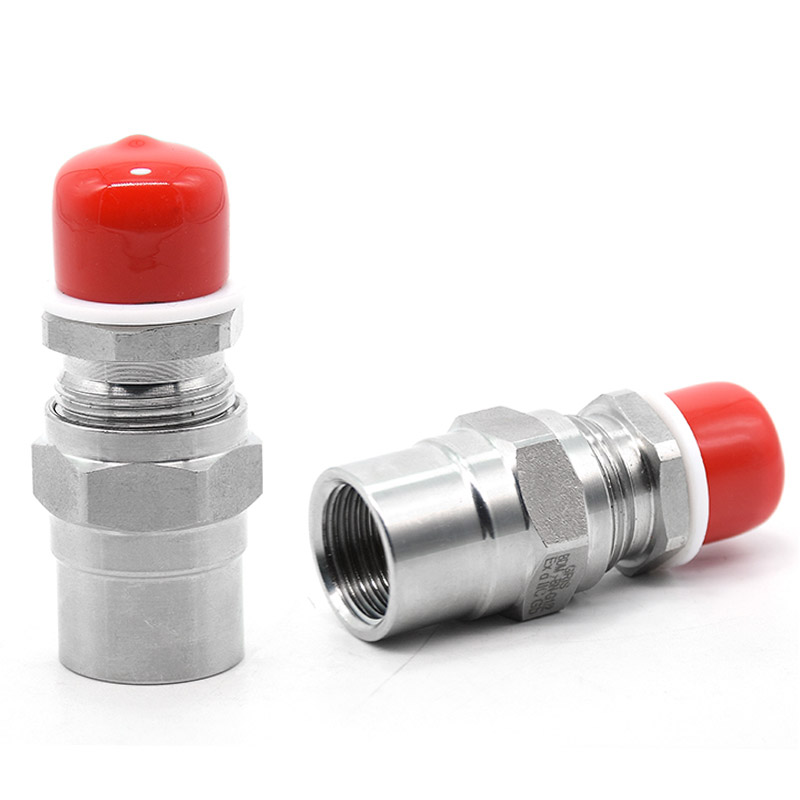

BDM-BN(X) 防爆非铠装电缆密封接头（内外丝）

防爆非铠装电缆夹紧密封接头

产品代码:GLS-BDM-BN(X)
螺纹规格:M公制螺纹、NPT螺纹及G管螺纹线，其他可定制
产品材质:黄铜镀镍、304 不锈钢、316不锈钢，其他可定制
防爆标志:Ex eb lC Gb;Ex tb lllC Db.
防护等级:IP66
工作温度:-40℃~+100℃
产品特性：
●密封圈采用硅橡胶材质，耐候性强:
●密封夹紧组件，适用更广的电缆规格。
适用范围：
●适用于石油开采、炼油、化工、军工等危险环境场所，
●适用于爆炸性气体环境1区、2区场所;
●适用于可燃性粉尘环境 20 区、21 区、22 区场所
●适用于 IIA、IIB、IIC 类爆炸性气体环境;
●适用于铠装电缆，电缆布线:
备注:根据使用要求配置，锁母、密封垫圈、接地片、护罩等附件

类别： ,

描述

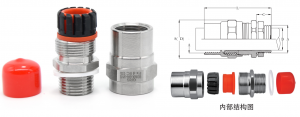

型号 公制螺纹 锁线范围 螺纹外径 螺纹长度 总长度 对边/最大外径
Model Metric Thread Cable Range（mm） Thread O.D      A（mm） Thread Length    C（mm） Total Length   L（mm） Spanner Size    S/ΦD（mm）
GLS-BDM-BN(X)-M20S-12 M20×1.5 6-12 20 15 65 27/30
GLS-BDM-BN(X)-M20-15 M20×1.5 9-15 20 15 65 27/30
GLS-BDM-BN(X)-M25S-15 M25×1.5 9-15 25 15 65 33/36
GLS-BDM-BN(X)-M25-20 M25×1.5 12.5-20.5 25 15 65 33/36
GLS-BDM-BN(X)-M32S-20 M32×1.5 12.5-20.5 32 19 77 42/45
GLS-BDM-BN(X)-M32-26 M32×1.5 17-26 32 19 77 42/45
GLS-BDM-BN(X)-M40S-26 M40×1.5 17-26 40 19 81 48/52
GLS-BDM-BN(X)-M40-33 M40×1.5 22-33 40 19 81 48/52
GLS-BDM-BN(X)-M50S-33 M50×1.5 22-33 50 19 89 60/65
GLS-BDM-BN(X)-M50-41 M50×1.5 28-41 50 19 89 60/65
GLS-BDM-BN(X)-M63S-41 M63×1.5 28-41 63 22 95 70/75
GLS-BDM-BN(X)-M63-52 M63×1.5 36.5-52.5 63 22 95 70/75
GLS-BDM-BN(X)-M75S-52 M75×1.5 36.5-52.5 75 24 102 82/87
型号 英制螺纹 锁线范围 螺纹外径 螺纹长度 总长度 对边/最大外径
Model G Thread Cable Range（mm） Thread O.D      A（mm） Thread Length    C（mm） Total Length   L（mm） Spanner Size    S/ΦD（mm）
GLS-BDM-BN(X)-G1/2S-12 G1/2 6-12 20.9 15 65 27/30
GLS-BDM-BN(X)-G1/2-15 G1/2 9-15 20.9 15 65 27/30
GLS-BDM-BN(X)-G3/4S-15 G3/4 9-15 26.4 15 65 33/36
GLS-BDM-BN(X)-G3/4-20 G3/4 12.5-20.5 26.4 15 65 33/36
GLS-BDM-BN(X)-G1S-20 G1 12.5-20.5 33.2 19 77 42/45
GLS-BDM-BN(X)-G1-26 G1 17-26 33.2 19 77 42/45
GLS-BDM-BN(X)-G11/4S-26 G11/4 17-26 41.9 19 81 48/52
GLS-BDM-BN(X)-G11/4-33 G11/4 22-33 41.9 19 81 48/52
GLS-BDM-BN(X)-G11/2S-33 G11/2 22-33 47.8 19 89 60/65
GLS-BDM-BN(X)-G11/2-41 G11/2 28-41 47.8 19 89 60/65
GLS-BDM-BN(X)-G2S-41 G2 28-41 59.6 22 95 70/75
GLS-BDM-BN(X)-G2-52 G2 36.5-52.5 59.6 22 95 70/75
GLS-BDM-BN(X)-G21/2S-52 G21/2 36.5-52.5 75.1 24 102 82/87
型号 美制螺纹 锁线范围 螺纹外径 螺纹长度 总长度 对边/最大外径
Model NPT Thread Cable Range（mm） Thread O.D      A（mm） Thread Length    C（mm） Total Length   L（mm） Spanner Size    S/ΦD（mm）
GLS-BDM-BN(X)-NPT1/2S-12 NPT1/2 6-12 21.3 15 65 27/30
GLS-BDM-BN(X)-NPT1/2-15 NPT1/2 9-15 21.3 15 65 27/30
GLS-BDM-BN(X)-NPT3/4S-15 NPT3/4 9-15 26.8 15 65 33/36
GLS-BDM-BN(X)-NPT3/4-20 NPT3/4 12.5-20.5 26.8 15 65 33/36
GLS-BDM-BN(X)-NPT1S-20 NPT1 12.5-20.5 33.5 19 77 42/45
GLS-BDM-BN(X)-NPT1-26 NPT1 17-26 33.5 19 77 42/45
GLS-BDM-BN(X)-NPT11/4S-26 NPT11/4 17-26 42.3 19 81 48/52
GLS-BDM-BN(X)-NPT11/4-33 NPT11/4 22-33 42.3 19 81 48/52
GLS-BDM-BN(X)-NPT11/2S-33 NPT11/2 22-33 48 19 89 60/65
GLS-BDM-BN(X)-NPT11/2-41 NPT11/2 28-41 48 19 89 60/65
GLS-BDM-BN(X)-NPT2S-41 NPT2 28-41 60 22 95 70/75
GLS-BDM-BN(X)-NPT2-52 NPT2 36.5-52.5 60 22 95 70/75
GLS-BDM-BN(X)-NPT21/2S-52 NPT21/2 36.5-52.5 75.5 24 102 82/87
