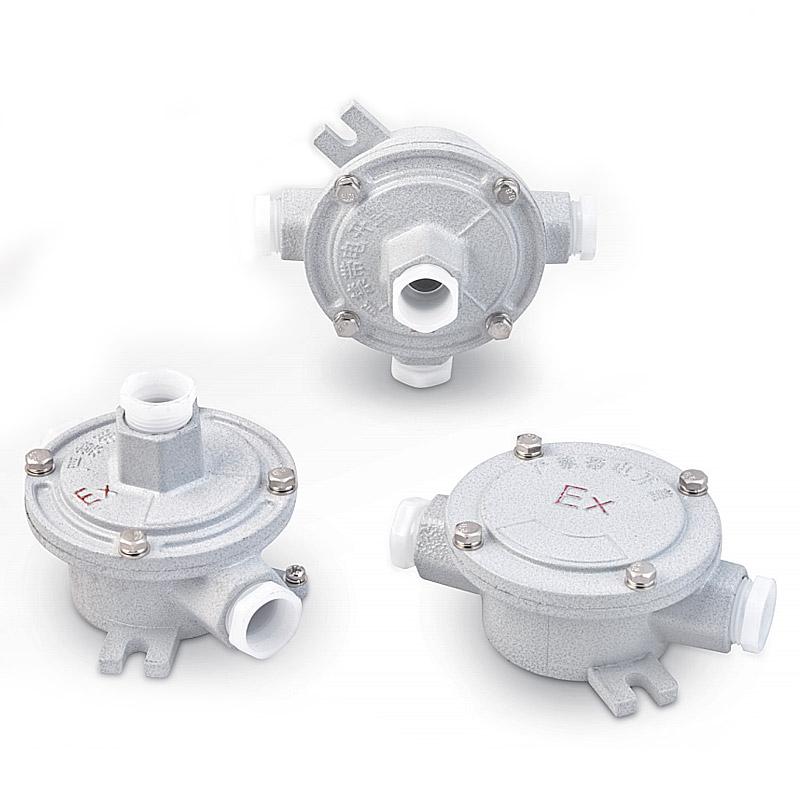

AH 防爆接线盒系列

防爆接线盒系列（IIB、IIC、e、DIP）

产品代码:GLS-AH
螺纹规格:G 管螺纹，其他可定制
产品材质:铝合金、铸钢、不锈钢
额定电压:AC 38 适用电缆外径_0V
额定电流：20A
防爆标志:Exd II BT6 Exe II T6 DIP A20Ta,T6
防护等级:IP54 IP65
防腐等级：WF1
产品特点：
●外壳采用铝合金高祷造成型;
●表面经抛丸后粉末静电喷塑;
●引入口具有多种方式及规格，满足现场各种布线需要;
●防扭转专用接线端子，安全可靠，接线方便;
●引入口螺纹型式常规为管螺纹，也可根据要求加工成公制螺纹或 NPT 螺纹;
●钢管或电缆布线。
适用范围：
●适用于爆炸性气体环境1区、2 区;
●适用于可燃性粉尘环境 20 区、21 区、22 区
●适用于IIA、 IIB、IIC爆炸性气体环境;
●适用于温度组别 T1~T6 的环境;
●适用于石油采炼、储存、化工、医药、纺织、印染、军工及军事设施等爆炸性危险场所。



类别： , , ,

描述

产品图片 外形图 引入口规格 适用电缆外径 外形尺寸
Product Image Outline Drawing Inlet Specification mm A B C D
G1/2 6~10 136 102 63 82
G3/4 9~14 136 102 63 82
G1 11~18 136 102 73 —
G1/2 6~10 154 114 85 112
G3/4 9~14 154 114 85 112
G1 11~18 154 114 85 —
G11/4 14~25 164 116 94 —
G11/2 17~28 164 116 94 —
G2 25~38 187 130 109 —
G1/2 6~10 124 100 55 75
G3/4 9~14 124 100 55 75
G1 11~18 136 102 75 —
G1/2 6~10 124 100 55 75
G3/4 9~14 124 100 55 75
G1 11~18 136 102 75 —
