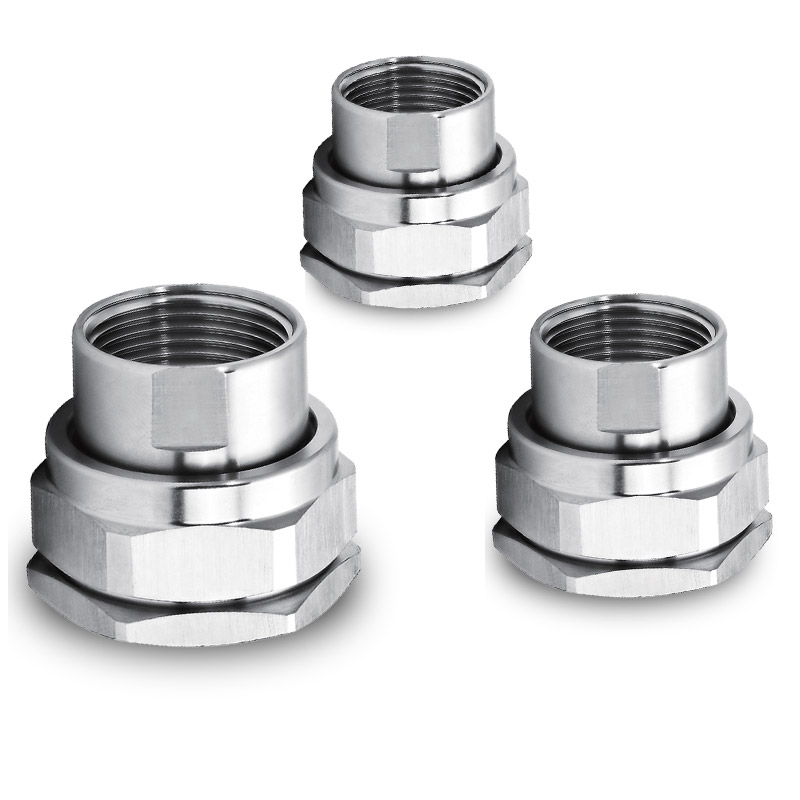

BHJ-II-A 防爆活接头

防爆活接头A系列

产品代码:GLS-BHJ-II-A
螺纹规格:M公制螺纹、NPT螺纹及G管螺纹线，其他可定制
产品材质:304 不锈钢、316不锈钢，其他可定制
防爆标志:Ex eb lC Gb;Ex db lIC Gb;Ex tb lllC Db.
防护等级:IP66
工作温度:-40℃~+100℃
适用范围：
●适用于石油开采、炼油、化工、军工等危险环境场所，
●适用于爆炸性气体环境1区、2区场所;
●适用于可燃性粉尘环境 20 区、21 区、22 区场所
●适用于 IIA、IIB、IIC 类爆炸性气体环境;

类别： ,

描述

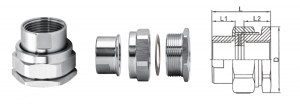

型号 公制螺纹 螺纹长度 总长度 最大外径（B） 对边/最大外径
Model Metric Thread L1 L2 Total Length   L（mm） Max OD Spanner Size    S/ΦD（mm）
BHJ-II-A(M20×1.5) M20×1.5 16 16 40 15 34/38
BHJ-II-A(M25×1.5) M25×1.5 16 16 40 20 41/46
BHJ-II-A(M32×1.5) M32×1.5 20 20 46 25 45/50
BHJ-II-A(M40×1.5) M40×1.5 20 20 46 32 55/60
BHJ-II-A(M50×1.5) M50×1.5 20 20 46 38 68/73
BHJ-II-A(M63×1.5) M63×1.5 22 22 52 50 76/83
BHJ-II-A(M75×1.5) M75×1.5 22 22 52 65 100/105
BHJ-II-A(M90×2) M90×2 24 24 56 76 110/115
BHJ-II-A(M115×2) M115×2 24 24 56 100 136/140
型号 英制螺纹 螺纹长度 总长度 最大外径（B） 对边/最大外径
Model G Thread L1 L2 Total Length   L（mm） Max OD Spanner Size    S/ΦD（mm）
BHJ-II-A(G1/2) 1/2” 16 16 40 15 34/38
BHJ-II-A(G3/4) 3/4” 16 16 40 20 41/46
BHJ-II-A(G1) 1” 20 20 46 25 45/50
BHJ-II-A(G11/4) 1 1/4” 20 20 46 32 55/60
BHJ-II-A(G11/2) 1 1/2” 20 20 46 38 68/73
BHJ-II-A(G2) 2” 22 22 52 50 76/83
BHJ-II-A(G21/2) 2 1/2” 22 22 52 65 100/105
BHJ-II-A(G3) 3” 24 24 56 76 110/115
BHJ-II-A(G4) 4” 24 24 56 100 136/140
型号 美制螺纹 螺纹长度 总长度 最大外径（B） 对边/最大外径
Model NPT Thread L1 L2 Total Length   L（mm） Max OD Spanner Size    S/ΦD（mm）
BHJ-II-A(NPT1/2)  1/2 16 16 40 15 34/38
BHJ-II-A(NPT3/4)  3/4 16 16 40 20 41/46
BHJ-II-A(NPT1) 1 20 20 46 25 45/50
BHJ-II-A(NPT11/4) 1 1/4 20 20 46 32 55/60
BHJ-II-A(NPT11/2) 1 1/2 20 20 46 38 68/73
BHJ-II-A(NPT2) 2 22 22 52 50 76/83
BHJ-II-A(NPT21/2) 2 1/2 22 22 52 65 100/105
BHJ-II-A(NPT3) 3 24 24 56 76 110/115
BHJ-II-A(NPT4) 4 24 24 56 100 136/140
