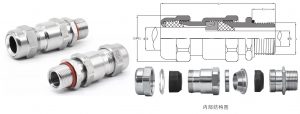

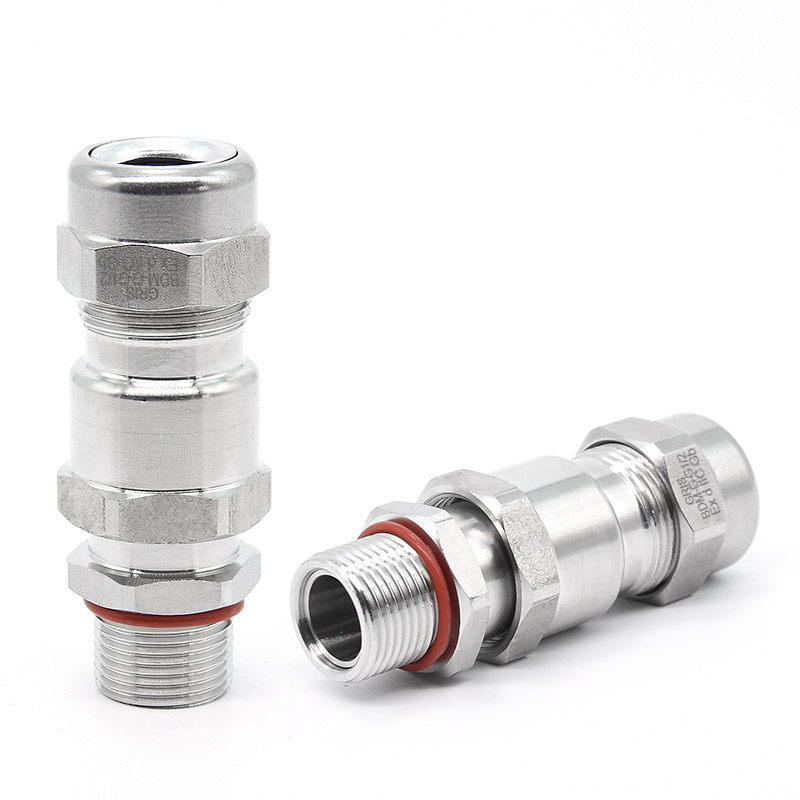

BDM-G 防爆铠装电缆密封接头(双密封)

BDM-G  防爆铠装电缆密封接头(双密封)

产品代码:GLS-BDM-G
螺纹规格:M公制螺纹、NPT螺纹及G管螺纹线，其他可定制
产品材质:碳素钢、黄铜镀镍、304 不锈钢、316不锈钢，其他可定制
防爆标志:Ex eb lC Gb; Ex db lC Gb; Ex tb lllC Db.
防护等级:IP66
工作温度:-40℃~+100℃
产品特性：密封圈采用丁腈橡胶材质，耐候性强；可逆铠装夹紧装置，适用于所有铠装编织类型电缆；密封夹紧组件，适用更广的电缆规格。
备注:根据使用要求配置:锁母、密封垫圈、接地片、护罩等附件
适用范围：
适用于石油开采、炼油、化工、军工等危险环境场所:
适用于爆炸性气体环境1区、2区场所;
适用于可燃性粉尘环境 20 区、21 区、22 区场所;
适用于IIA、IIB、IIC 类爆炸性气体环境;
适用于铠装电缆，电缆布线。
适用于带钢丝铠装，编织铠装和钢带铠装的电缆夹紧密封。

类别： ,

描述

型号 螺纹外径 出线端电缆最大外径（B） 进线端电缆外径范围（D） 螺纹长度 总长度 对边/最大外径
ModGl Thread O.D      A（mm） Maximum Outer Diameter(mm) Cable Range（mm） Thread Length    C（mm） Total Length   L（mm） Spanner Size    S/ΦD（mm）
GLS-BDM-G-M20-15 20 5~10 9~15 15 75 27/30
GLS-BDM-G-M25-20 25 9~15 14~20 15 75 33/37
GLS-BDM-G-M32-25 32 14~20 19~25 17 77 38/42
GLS-BDM-G-M40-32 40 19~25 25~32 17 80 45/49
GLS-BDM-G-M50S-36 50 25~32 31~36 17 80 54/59
GLS-BDM-G-M50-40 50 31~36 36~40 17 80 54/59
GLS-BDM-G-M63S-45 63 35~40 39~45 17 80 64/69
GLS-BDM-G-M63-50 63 39~45 45~50 17 80 64/69
GLS-BDM-G-M75S-56 75 41~50 48~56 17 95 82/87
GLS-BDM-G-M75-65 75 48~56 56~65 17 95 82/87
GLS-BDM-G-M90-75 90 51~65 64~75 17 98 100/105
GLS-BDM-G-M115-98 115 74~84 87~98 17 98 120/125
型号 螺纹外径 出线端电缆最大外径（B） 进线端电缆外径范围（D） 螺纹长度 总长度 对边/最大外径
ModGl Thread O.D      A（mm） Maximum Outer Diameter(mm) Cable Range（mm） Thread Length    C（mm） Total Length   L（mm） Spanner Size    S/ΦD（mm）
GLS-BDM-G-G1/2-15 20.9 5~10 9~15 15 75 27/30
GLS-BDM-G-G3/4-20 26.4 9~15 14~20 15 75 33/37
GLS-BDM-G-G1-25 33.2 14~20 19~25 17 77 38/42
GLS-BDM-G-G11/4-32 41.9 19~25 25~32 17 80 45/49
GLS-BDM-G-G11/2S-36 47.8 25~32 31~36 17 80 54/59
GLS-BDM-G-G11/2-40 47.8 31~36 36~40 17 80 54/59
GLS-BDM-G-G2S-45 59.6 35~40 39~45 17 80 64/69
GLS-BDM-G-G2-50 59.6 39~45 45~50 17 80 64/69
GLS-BDM-G-G21/2S-56 75.1 41~50 48~56 17 95 82/87
GLS-BDM-G-G21/2-65 75.1 48~56 56~65 17 95 82/87
GLS-BDM-G-G3-75 87.8 51~65 64~75 17 98 100/105
GLS-BDM-G-G4-98 114 74~84 87~98 17 98 120/125
型号 螺纹外径 出线端电缆最大外径（B） 进线端电缆外径范围（D） 螺纹长度 总长度 对边/最大外径
ModGl Thread O.D      A（mm） Maximum Outer Diameter(mm) Cable Range（mm） Thread Length    C（mm） Total Length   L（mm） Spanner Size    S/ΦD（mm）
GLS-BDM-G-NPT1/2-15 21.3 5~10 9~15 15 75 27/30
GLS-BDM-G-NPT3/4-20 26.8 9~15 14~20 15 75 33/37
GLS-BDM-G-NPT1-25 33.5 14~20 19~25 17 77 38/42
GLS-BDM-G-NPT11/4-32 42.3 19~25 25~32 17 80 45/49
GLS-BDM-G-NPT11/2S-36 48 25~32 31~36 17 80 54/59
GLS-BDM-G-NPT11/2-40 48 31~36 36~40 17 80 54/59
GLS-BDM-G-NPT2S-45 60 35~40 39~45 17 80 64/69
GLS-BDM-G-NPT2-50 60 39~45 45~50 17 80 64/69
GLS-BDM-G-NPT21/2S-56 75.5 41~50 48~56 17 95 82/87
GLS-BDM-G-NPT21/2-65 75.5 48~56 56~65 17 95 82/87
GLS-BDM-G-NPT3-75 88.5 51~65 64~75 17 98 100/105
GLS-BDM-G-NPT4-98 114 74~84 87~98 17 98 120/125
