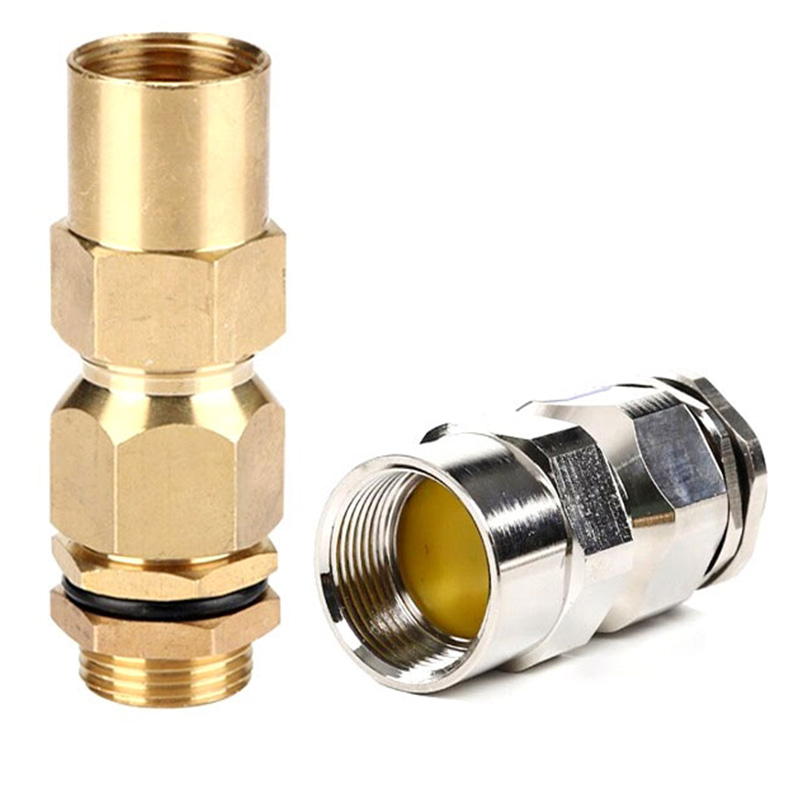

隔爆黄铜镀镍铠装电缆接头（接管式）

GLS-TEX-II  接管式黄铜铠装防爆电缆接头

产品代码:GLS-TEX-II
螺纹规格:公制（Mefric）、英制（G）、美制（NPT）

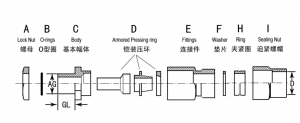

产品材质:A.C.D.E.I部位采用优质黄铜镀镍（Brass）B.H部位采用特质硅胶制成，F为铁皮压铸制成
防护等级:IP68
工作温度:静态:-40℃~＋110℃短时可达＋120℃，动态:-20℃~＋80℃，短时可达＋100℃
产品特性:铜镀镍铠装接头（防爆胶泥密封）在1区、2区、21区和22区危险区域用于编织铠装、钢带铠装电缆的密封接头，在电缆导线周围采用胶泥密封，从而为电缆外护层上提供防爆密封和防水防尘密封。该电缆密封接头通过电缆铠装端终提供机械支撑力和铠装接地的连续性，同时可拆分的铠装锥的设计使得电缆密封接头可进行间接安装，并且电缆可以从设备断开
适用电缆：钢丝铠装（SWA）、编织铠装、钢带铠装（STA）

类别： , , , ,

描述

型号 公制螺纹 内螺纹 电缆范围 电缆内径 螺纹外径 螺纹长度 包装:个
Model Metric Thread Inner Thread  D   Cable Range  D（mm） Cable inner     d（mm） Thread O.D   AG（mm） Thread Length    GL（mm） Std.Pkg （Pcs）
GLS-TEX-II-M20-16 M20×1.5 M20×1.5 12~16 10 20 15 20
GLS-TEX-II-M25-21 M25×1.5 M25×1.5 16~21 16 25 15 20
GLS-TEX-II-M32-27 M32×1.5 M32×1.5 21~27 20 32 16 10
GLS-TEX-II-M40-31 M40×1.5 M40×1.5 25~31 28 40 16 10
GLS-TEX-II-M50-40 M50×1.5 M50×1.5 30~40 36 50 16 5
GLS-TEX-II-M63-51 M63×1.5 M63×1.5 49~51 45 63 16 1
GLS-TEX-II-M75-64 M75×1.5 M75×1.5 52~64 58 75 20 1
GLS-TEX-II-M88-81 M88×1.5 M88×1.5 79~81 75 88 20 1
GLS-TEX-II-M100-93 M100×1.5 M100×1.5 83~93 82 100 20 1
GLS-TEX-II-M115-103 M115×1.5 M115×1.5 93~103 92 115 20 1
型号 英制螺纹 内螺纹 电缆范围 电缆内径 螺纹外径 螺纹长度 包装:个
Model G Thread Inner Thread  D   Cable Range  D（mm） Cable inner     d（mm） Thread O.D   AG（mm） Thread Length    GL（mm） Std.Pkg （Pcs）
GLS-TEX-II-G1/2-16 G1/2 G1/2 12~16 10 20.9 15 20
GLS-TEX-II-G3/4-21 G3/4 G3/4 16~21 16 26.4 15 20
GLS-TEX-II-G1-27 G1 G1 21~27 20 33.2 16 10
GLS-TEX-II-G1-1/4-31 G1-1/4 G1-1/4 25~31 28 41.9 16 10
GLS-TEX-II-G1-1/2-40 G1-1/2 G1-1/2 30~40 36 47.8 16 5
GLS-TEX-II-G2-51 G2 G2 49~51 45 59.6 16 1
GLS-TEX-II-G2-1/2-64 G2-1/2 G2-1/2 52~64 58 75.2 20 1
GLS-TEX-II-G3-81 G3 G3 79~81 75 87.9 20 1
GLS-TEX-II-G4-93 G4 G4 83~93 82 114 20 1
GLS-TEX-II-G4-103 G4 G4 93~103 92 114 20 1
型号 美制螺纹 内螺纹 电缆范围 电缆内径 螺纹外径 螺纹长度 包装:个
Model NPT Thread Inner Thread  D   Cable Range  D（mm） Cable inner     d（mm） Thread O.D   AG（mm） Thread Length    GL（mm） Std.Pkg （Pcs）
GLS-TEX-II-NPT1/2-16 NPT1/2 NPT1/2 12~16 10 21.3 15 20
GLS-TEX-II-NPT3/4-21 NPT3/4 NPT3/4 16~21 16 26.8 15 20
GLS-TEX-II-NPT1-27 NPT1 NPT1 21~27 20 33.5 16 10
GLS-TEX-II-NPT1-1/4-31 NPT1-1/4 NPT1-1/4 25~31 28 42.3 16 10
GLS-TEX-II-NPT1-1/2-40 NPT1-1/2 NPT1-1/2 30~40 36 48 16 5
GLS-TEX-II-NPT2-51 NPT2 NPT2 49~51 45 60 16 1
GLS-TEX-II-NPT2-1/2-64 NPT2-1/2 NPT2-1/2 52~64 58 75.5 20 1
GLS-TEX-II-NPT3-81 NPT3 NPT3 79~81 75 88.5 20 1
GLS-TEX-II-NPT4-93 NPT4 NPT4 83~93 82 114 20 1
GLS-TEX-II-NPT4-103 NPT4 NPT4 93~103 92 114 20 1
