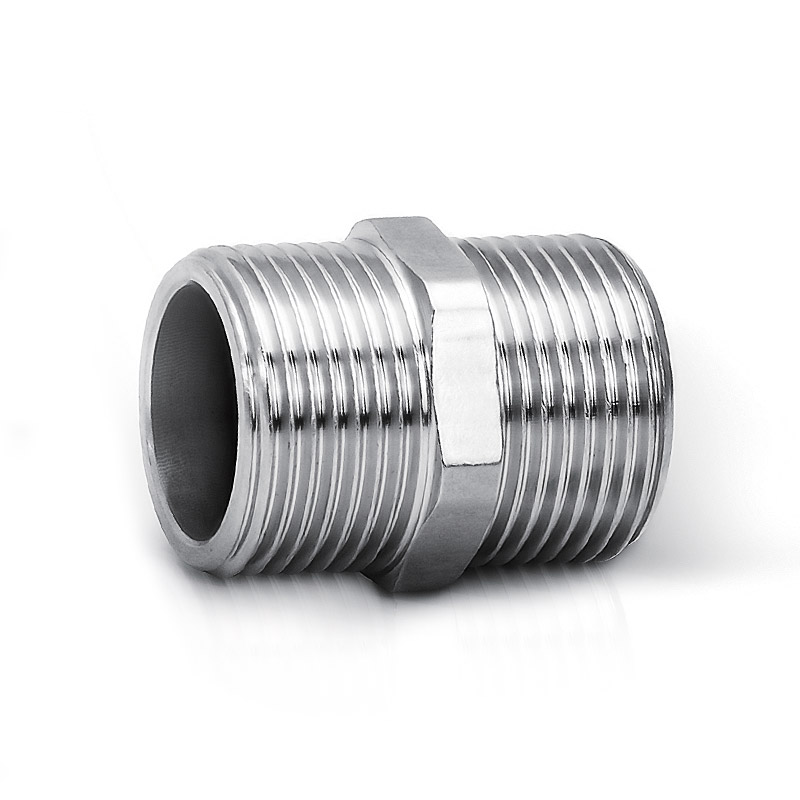

BGJ-C 防爆管接头

防爆管接头C系列—两端外螺纹

产品代码:GLS-BGJ-II-C
螺纹规格:M公制螺纹、NPT螺纹及G管螺纹线，其他可定制
产品材质:优质碳素钢、304 不锈钢、316不锈钢
防爆标志:Ex eb lC Gb;Ex db lIC Gb;Ex tb lllC Db.
防护等级:IP66
工作温度:-40℃~+100℃
适用范围：
●适用于石油开采、炼油、化工、军工等危险环境场所，
●适用于爆炸性气体环境1区、2区场所;
●适用于可燃性粉尘环境 20 区、21 区、22 区场所
●适用于 IIA、IIB、IIC 类爆炸性气体环境;

类别： , , ,

描述

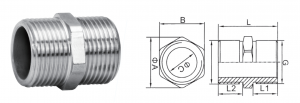

型号 公制螺纹 总长度 螺纹长度 对角（A） 对边（B） 内径（C）
Model Metric Thread Total Length   L（mm） L1 L2 Diagonal Opposite Side inner diameter
BGJ-II-C(M20×1.5) M20×1.5 40 16.5 16.5 25 22 14
BGJ-II-C(M25×1.5) M25×1.5 40 16.5 16.5 30 27 18
BGJ-II-C(M32×1.5) M32×1.5 48 20 20 40 35 24
BGJ-II-C(M40×1.5) M40×1.5 48 20 20 50 45 32
BGJ-II-C(M50×1.5) M50×1.5 48 20 20 58 52 38
BGJ-II-C(M63×1.5) M63×1.5 54 22 22 67 62 50
BGJ-II-C(M75×1.5) M75×1.5 54 22 22 85 80 65
BGJ-II-C(M90×2) M90×2 60 25 25 98 93 75
BGJ-II-C(M115×2) M115×2 60 25 25 125 120 100
型号 英制螺纹 总长度 螺纹长度 对角（A） 对边（B） 内径（C）
Model G Thread Total Length   L（mm） L1 L2 Diagonal Opposite Side inner diameter
BGJ-II-C(G1/2) G1/2” 40 16.5 16.5 25 22 14
BGJ-II-C(G3/4) G3/4” 40 16.5 16.5 30 27 18
BGJ-II-C(G1) G1” 48 20 20 40 35 24
BGJ-II-C(G11/4) G1 1/4” 48 20 20 50 45 32
BGJ-II-C(G11/2) G1 1/2” 48 20 20 58 52 38
BGJ-II-C(G2) G2” 54 22 22 67 62 50
BGJ-II-C(G21/2) G2 1/2” 54 22 22 85 80 65
BGJ-II-C(G3) G3” 60 25 25 98 93 75
BGJ-II-C(G4) G4” 60 25 25 125 120 100
型号 美制螺纹 总长度 螺纹长度 对角（A） 对边（B） 内径（C）
Model NPT Thread Total Length   L（mm） L1 L2 Diagonal Opposite Side inner diameter
BGJ-II-C(NPT1/2) NPT1/2 40 16.5 16.5 25 22 14
BGJ-II-C(NPT3/4) NPT3/4 40 16.5 16.5 30 27 18
BGJ-II-C(NPT1) NPT1 48 20 20 40 35 24
BGJ-II-C(NPT11/4) NPT11/4 48 20 20 50 45 32
BGJ-II-C(NPT11/2) NPT11/2 48 20 20 58 52 38
BGJ-II-C(NPT2) NPT2 54 22 22 67 62 50
BGJ-II-C(NPT21/2) NPT21/2 54 22 22 85 80 65
BGJ-II-C(NPT3) NPT3 60 25 25 98 93 75
BGJ-II-C(NPT4) NPT4 60 25 25 125 120 100
