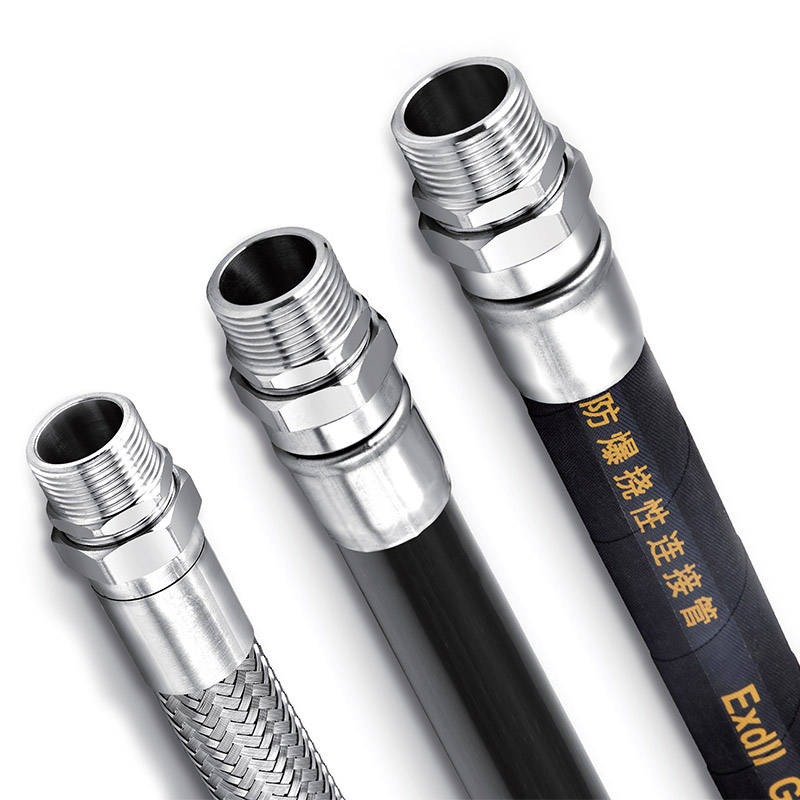

NGd 防爆挠性连接管系列

防爆挠性连接管

产品代码:GLS-NGd
螺纹规格:M公制螺纹、NPT螺纹及G管螺纹线，其他可定制
产品材质:黄铜镀镍、304 不锈钢、316不锈钢，其他可定制
防爆标志:Ex eb lC Gb;Ex db lIC Gb;Ex tb lllC Db.
防护等级:IP66
工作温度:-20℃~+100℃
适用范围：
●适用于石油开采、炼油、化工、军工等危险环境场所，
●适用于爆炸性气体环境1区、2区场所;
●适用于可燃性粉尘环境 20 区、21 区、22 区场所
●适用于 IIA、IIB、IIC 类爆炸性气体环境;
●广泛用于石油采炼、存储、化工、医药、纺织、印染、军工及军事设备等爆炸性危险场所
备注:根据使用要求配置，锁母、密封垫圈、接地片、护罩等附件

类别：

描述

产品特点：
●防爆挠性管由内外接头、螺帽与连接管组成；
●连接管由内管与护套组成；
●内外接头由不锈钢制作，或优质碳素钢电镀处理；
●内管由波纹管或金属软管制成，具有良好的耐腐性；
●具有阻燃、耐腐蚀、耐水、耐老化、挠性良好、结构牢固、工作可靠等特点;
●螺纹尺寸规格可根据用户要求特殊加工，如 NPT螺纹、英制螺纹以及公制螺纹等；
●防爆挠性管长度，常规供货有500mm、700mm、1000mm、可供选择，也可根据用户需求 订制其它长度;
●五种不同款式可供选择，及大的满足了用户的需求。
产品规格：
规格型号 接头螺纹G 管通径（mm） 长度L（mm） 最小弯曲半径(mm)
公制 NPT G I型 II型 III型 I型 II型 III型
NGd-□-□×500□ M20×1.5  1/2 1/2” 13 14 14 500 500 500 80
NGd-□-□×700□ M20×1.5  1/2 1/2” 13 14 14 700 700 700 80
NGd-□-□×1000□ M20×1.5  1/2 1/2” 13 14 14 1000 1000 1000 80
NGd-□-□×500□ M25×1.5  3/4 3/4” 19 17 17 500 500 500 110
NGd-□-□×700□ M25×1.5  3/4 3/4” 19 17 17 700 700 700 110
NGd-□-□×1000□ M25×1.5  3/4 3/4” 19 17 17 1000 1000 1000 110
NGd-□-□×500□ M32×1.5 1 1” 23 23 23 500 500 500 146
NGd-□-□×700□ M32×1.5 1 1” 23 23 23 700 700 700 145
NGd-□-□×1000□ M32×1.5 1 1” 23 23 23 1000 1000 1000 145
NGd-□-□×500□ M40×1.5 1 1/4 1 1/4” 28 30 30 500 500 500 180
NGd-□-□×700□ M40×1.5 1 1/4 1 1/4” 28 30 30 700 700 700 180
NGd-□-□×1000□ M40×1.5 1 1/4 1 1/4” 28 30 30 1000 1000 1000 180
NGd-□-□×500□ M50×1.5 1 1/2 1 1/2” 32 35 35 500 500 500 210
NGd-□-□×700□ M50×1.5 1 1/2 1 1/2” 32 35 35 700 700 700 210
NGd-□-□×1000□ M50×1.5 1 1/2 1 1/2” 32 35 35 1000 1000 1000 210
NGd-□-□×500□ M63×1.5 2 2” 40 47 47 500 500 500 250
NGd-□-□×700□ M63×1.5 2 2” 40 47 47 700 700 700 250
NGd-□-□×1000□ M63×1.5 2 2” 40 47 47 1000 1000 1000 250
NGd-□-□×700□ M75×1.5 2 1/2 2 1/2” — 59 59 700 700 700 350
NGd-□-□×1000□ M75×1.5 2 1/2 2 1/2” — 59 59 1000 1000 1000 350
NGd-□-□×700□ M90×2 3 3 — 72 72 700 700 700 400
NGd-□-□×1000□ M90×2 3 3 — 72 72 1000 1000 1000 400
NGd-□-□×700□ M115×2 4 4 — 97 97 700 700 700 500
NGd-□-□×1000□ M115×2 4 4 — 97 97 1000 1000 1000 500
