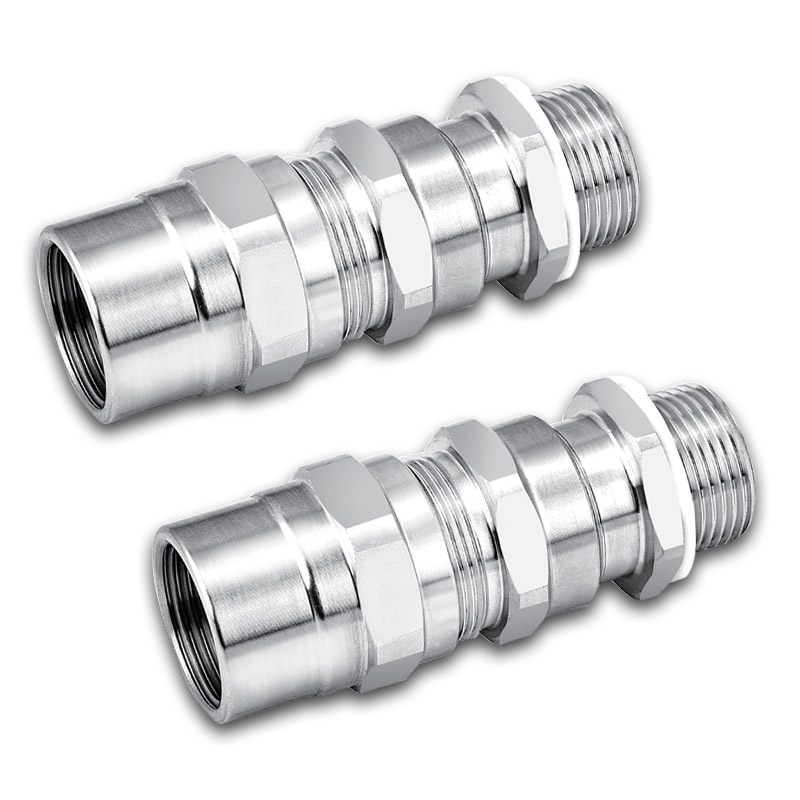

BDM-H(X) 防爆铠装电缆密封接头(双密封)

防爆铠装电缆密封接头

产品代码:GLS-BDM-H(X)
螺纹规格:M公制螺纹、NPT螺纹及G管螺纹线，其他可定制
产品材质:黄铜镀镍、304 不锈钢、316不锈钢，其他可定制
防爆标志:Ex eb lC Gb;Ex db lIC Gb;Ex tb lllC Db.
防护等级:IP66
工作温度:-40℃~+100℃
产品特性：
●前端硅橡胶密封圈为剥铠后内层护套提供内部密封；
●可逆铠装夹紧装置，适用于所有铠装编织类型电缆；
●密封夹紧组件，适用更广的电缆规格。
适用范围：
●适用于石油开采、炼油、化工、军工等危险环境场所，
●适用于爆炸性气体环境1区、2区场所;
●适用于可燃性粉尘环境 20 区、21 区、22 区场所
●适用于 IIA、IIB、IIC 类爆炸性气体环境;
●适用于铠装电缆，电缆布线:
●适用于带钢丝铠装，编织铠装和钢带铠装的电缆夹紧密封
备注:根据使用要求配置，锁母、密封垫圈、接地片、护罩等附件

类别： ,

描述

型号 公制螺纹 除铠后电缆外径（G） 锁线范围 螺纹长度 总长度 对边/最大外径
Model Metric Thread De-armoring O.D (mm) Cable Range（mm） Thread Length    C（mm） Total Length     L（mm） Spanner Size      S/ΦD（mm）
GLS-BDM-H(X)-M20S-12 M20×1.5 8 6-12 15 89 27/30
GLS-BDM-H(X)-M20-15 M20×1.5 12 9-15 15 89 27/30
GLS-BDM-H(X)-M25S-15 M25×1.5 12 9-15 15 93 33/36
GLS-BDM-H(X)-M25-20 M25×1.5 15 12.5-20.5 15 93 33/36
GLS-BDM-H(X)-M32S-20 M32×1.5 15 12.5-20.5 19 103 42/45
GLS-BDM-H(X)-M32-26 M32×1.5 20 17-26 19 103 42/45
GLS-BDM-H(X)-M40S-26 M40×1.5 20 17-26 19 107 48/52
GLS-BDM-H(X)-M40-33 M40×1.5 25 22-33 19 107 48/52
GLS-BDM-H(X)-M50S-33 M50×1.5 25 22-33 19 117 60/65
GLS-BDM-H(X)-M50-41 M50×1.5 32 28-41 19 117 60/65
GLS-BDM-H(X)-M63S-41 M63×1.5 32 28-41 22 127 70/75
GLS-BDM-H(X)-M63-52 M63×1.5 40 36.5-52.5 22 127 70/75
GLS-BDM-H(X)-M75-65 M75×1.5 55 46-65 24 133 82/87
GLS-BDM-H(X)-M90-78 M90×2 65 57-78 24 138 105/120
GLS-BDM-H(X)-M115-88 M115×2 75 68-88 24 144 120/132
型号 英制螺纹 除铠后电缆外径（G） 锁线范围 螺纹长度 总长度 对边/最大外径
Model G Thread De-armoring O.D (mm) Cable Range（mm） Thread Length    C（mm） Total Length     L（mm） Spanner Size      S/ΦD（mm）
GLS-BDM-H(X)-G1/2S-12 G1/2 8 6-12 15 89 27/30
GLS-BDM-H(X)-G1/2-15 G1/2 12 9-15 15 89 27/30
GLS-BDM-H(X)-G3/4S-15 G3/4 12 9-15 15 93 33/36
GLS-BDM-H(X)-G3/4-20 G3/4 15 12.5-20.5 15 93 33/36
GLS-BDM-H(X)-G1S-20 G1 15 12.5-20.5 19 103 42/45
GLS-BDM-H(X)-G1-26 G1 20 17-26 19 103 42/45
GLS-BDM-H(X)-G11/4S-26 G11/4 20 17-26 19 107 48/52
GLS-BDM-H(X)-G11/4-33 G11/4 25 22-33 19 107 48/52
GLS-BDM-H(X)-G11/2S-33 G11/2 25 22-33 19 117 60/65
GLS-BDM-H(X)-G11/2-41 G11/2 32 28-41 19 117 60/65
GLS-BDM-H(X)-G2S-41 G2 32 28-41 22 127 70/75
GLS-BDM-H(X)-G2-52 G2 40 36.5-52.5 22 127 70/75
GLS-BDM-H(X)-G21/2-65 G21/2 55 46-65 24 133 82/87
GLS-BDM-H(X)-G3-78 G3 65 57-78 24 138 105/120
GLS-BDM-H(X)-G4-88 G4 75 68-88 24 144 120/132
型号 美制螺纹 除铠后电缆外径（G） 锁线范围 螺纹长度 总长度 对边/最大外径
Model NPT Thread De-armoring O.D (mm) Cable Range（mm） Thread Length    C（mm） Total Length     L（mm） Spanner Size      S/ΦD（mm）
GLS-BDM-H(X)-NPT1/2S-12 NPT1/2 8 6-12 15 89 27/30
GLS-BDM-H(X)-NPT1/2-15 NPT1/2 12 9-15 15 89 27/30
GLS-BDM-H(X)-NPT3/4S-15 NPT3/4 12 9-15 15 93 33/36
GLS-BDM-H(X)-NPT3/4-20 NPT3/4 15 12.5-20.5 15 93 33/36
GLS-BDM-H(X)-NPT1S-20 NPT1 15 12.5-20.5 19 103 42/45
GLS-BDM-H(X)-NPT1-26 NPT1 20 17-26 19 103 42/45
GLS-BDM-H(X)-NPT11/4S-26 NPT11/4 20 17-26 19 107 48/52
GLS-BDM-H(X)-NPT11/4-33 NPT11/4 25 22-33 19 107 48/52
GLS-BDM-H(X)-NPT11/2S-33 NPT11/2 25 22-33 19 117 60/65
GLS-BDM-H(X)-NPT11/2-41 NPT11/2 32 28-41 19 117 60/65
GLS-BDM-H(X)-NPT2S-41 NPT2 32 28-41 22 127 70/75
GLS-BDM-H(X)-NPT2-52 NPT2 40 36.5-52.5 22 127 70/75
GLS-BDM-H(X)-NPT21/2-65 NPT21/2 55 46-65 24 133 82/87
GLS-BDM-H(X)-NPT3-78 NPT3 65 57-78 24 138 105/120
GLS-BDM-H(X)-NPT4-88 NPT4 75 68-88 24 144 120/132
