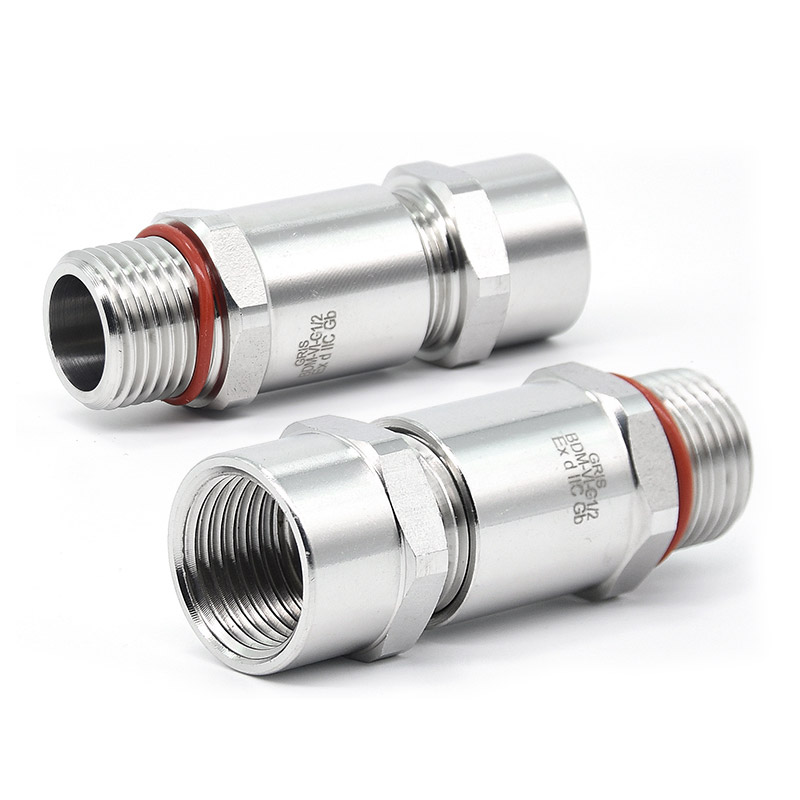

BDM-IV 防爆电缆夹紧密封接头(内外丝)

防爆非铠装电缆夹紧密封接头

产品代码:GLS-BDM-IV
螺纹规格:M公制螺纹、NPT螺纹及G管螺纹线，其他可定制
产品材质:碳素钢、黄铜镀镍、304 不锈钢、316不锈钢，其他可定制
防爆标志:Ex eb lC Gb; Ex db lC Gb; Ex tb lllC Db.
防护等级:IP66
工作温度:-40℃~+100℃
备注:根据使用要求配置:锁母、密封垫圈、接地片、护罩等附件
适用范围：
适用于石油开采、炼油、化工、军工等危险环境场所:
适用于爆炸性气体环境1区、2区场所;
适用于可燃性粉尘环境 20 区、21 区、22 区场所;
适用于IIA、IIB、IIC 类爆炸性气体环境;
适用于非铠装电缆，电缆布线。

类别： ,

描述

型号 公制螺纹 锁线范围 螺纹外径 螺纹长度 总长度 对边/最大外径
Model Metric Thread Cable Range（mm） Thread G（mm） Thread Length    L1（mm） Total Length   L（mm） Spanner Size    D（mm）
GLS-BDM-IV-M20-10 M20×1.5 6-10 20 16 80 30
GLS-BDM-IV-M25-14 M25×1.5 10-14 25 16 80 35
GLS-BDM-IV-M32-18 M32×1.5 12-18 32 18 85 42
GLS-BDM-IV-M40-26 M40×1.5 15-26 40 19 100 53
GLS-BDM-IV-M50-30 M50×1.5 18-30 50 19 100 62
GLS-BDM-IV-M63-40 M63×1.5 26-40 63 19 100 74
GLS-BDM-IV-M75-50 M75×1.5 30-50 75 20 120 90
GLS-BDM-IV-M90-60 M90×2.0 38-60 90 20 120 103
型号 英制螺纹 锁线范围 螺纹外径 螺纹长度 总长度 对边/最大外径
Model G Thread Cable Range（mm） Thread G（mm） Thread Length    L1（mm） Total Length   L（mm） Spanner Size    D（mm）
GLS-BDM-IV-G1/2-10 G1/2 6-10 20.9 16 80 30
GLS-BDM-IV-G3/4-14 G3/4 10-14 26.4 16 80 35
GLS-BDM-IV-G1-18 G1 12-18 33.2 18 85 42
GLS-BDM-IV-G11/4-26 G11/4 15-26 41.9 19 100 53
GLS-BDM-IV-G11/2-30 G11/2 18-30 47.8 19 100 62
GLS-BDM-IV-G2-40 G2 26-40 59.6 19 100 74
GLS-BDM-IV-G21/2-50 G21/2 30-50 75.1 20 120 90
GLS-BDM-IV-G3-60 G3 38-60 87.8 20 120 103
型号 美制螺纹 锁线范围 螺纹外径 螺纹长度 总长度 对边/最大外径
Model NPT Thread Cable Range（mm） Thread G（mm） Thread Length    L1（mm） Total Length   L（mm） Spanner Size    D（mm）
GLS-BDM-IV-NPT1/2-10 NPT1/2 6-10 21.3 16 80 30
GLS-BDM-IV-NPT3/4-14 NPT3/4 10-14 26.8 16 80 35
GLS-BDM-IV-NPT1-18 NPT1 12-18 33.5 18 85 42
GLS-BDM-IV-NPT11/4-26 NPT11/4 15-26 42.3 19 100 53
GLS-BDM-IV-NPT11/2-30 NPT11/2 18-30 48 19 100 62
GLS-BDM-IV-NPT2-40 NPT2 26-40 60 19 100 74
GLS-BDM-IV-NPT21/2-50 NPT21/2 30-50 75.5 20 120 90
GLS-BDM-IV-NPT3-60 NPT3 38-60 88.5 20 120 103
