金属软管波纹管

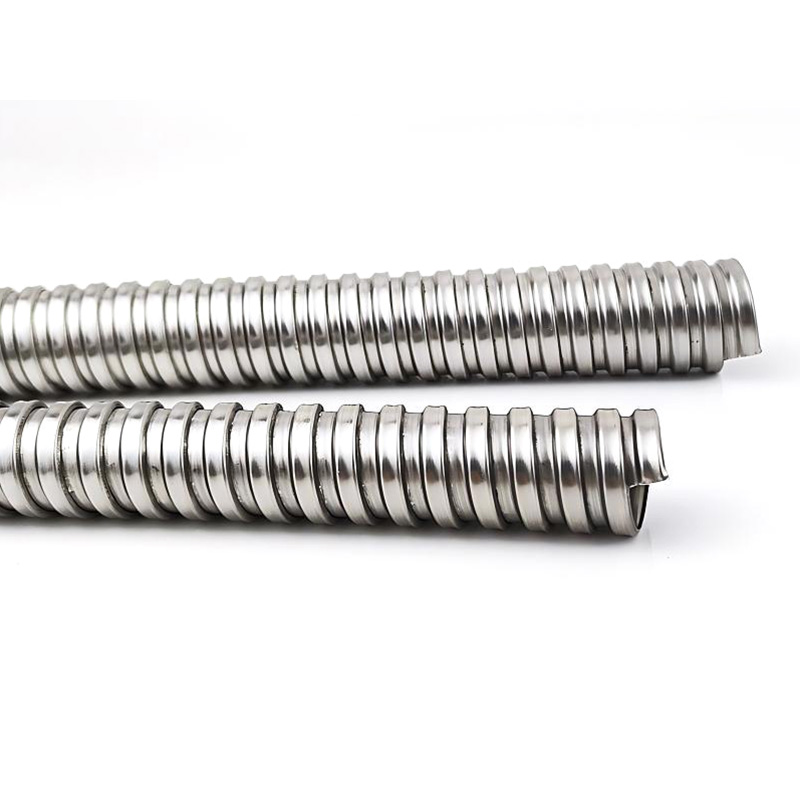

GLS-JB 金属软管

产品代码：GLS-JB
材 质：管壁采用（镀锌钢带、201、304不锈钢）及特殊防腐处理制成。
特 性：结构为反扣型增加抗拉强度，不容易折断或变形；具超柔软与极佳弯曲性能，内部平滑构造在穿引电线时极容易。
应用领域：铁路、机车、交通系统工程、空调、各种机械、自动控制设备、发电厂、化工、输配电系统、通讯系统、基地台架设
、船舶、大厦、厂房内及屋外露出部分之配线保护。

类别：

描述

型号 公制规格 英制规格 直径及公差 弯曲半径 最大轴向拉力 包装：米
Model Metric    d G System Diameter and tolerance（D） Curved Radius  （mm） Max Axial Pull  （N) Std.Pkg   （M）
GLS-JB-6 φ6 3/16″ 8.2±0.25 40 335 200
GLS-JB-8 φ8 1/4″ 11.0±0.30 45 470 100
GLS-JB-10 φ10 5/16″ 12.6±0.30 55 590 100
GLS-JB-13 φ13 3/8″ 15.3±0.30 65 765 100
GLS-JB-16 φ16 1/2″ 18.6±0.30 85 940 100
GLS-JB-20 φ20 3/4″ 23.3±0.35 100 1180 50
GLS-JB-25 φ25 1″ 28.7±0.40 120 1450 50
GLS-JB-32 φ32 1-1/4″ 37.9±0.45 150 1885 25
GLS-JB-38 φ38 1-1/2″ 44.6±0.45 180 2240 25
GLS-JB-51 φ51 2″ 55.8±0.50 220 3000 20
GLS-JB-64 φ64 2-1/2″ 72.5±1.50 310 3770 10
GLS-JB-75 φ75 3″ 83.5±2.00 350 4400 10
GLS-JB-100 φ100 4″ 108.5±3.0 410 4700 10
