金属防折弯接头

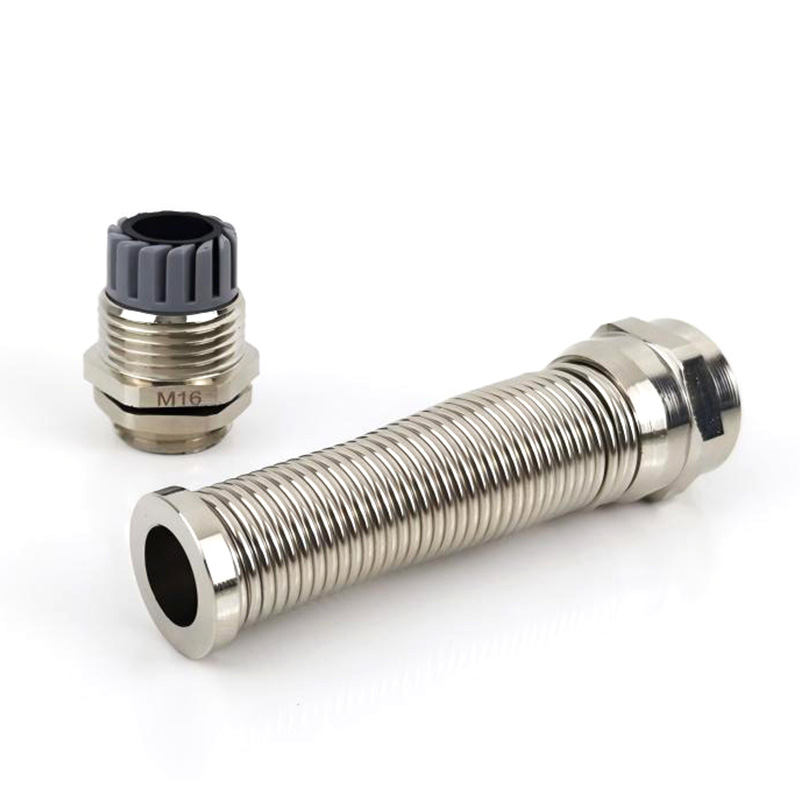

GLS-PT  黄铜镀镍防折弯电缆接头

产品代码:GLS-PT
螺纹规格:公制（Mefric）、德制（PG）、英制（G）、美制（NPT）
产品材质:A.C.F部位采用优质H58-3铜合金镀镍制成，B.D部位采用耐高温硅橡胶制成，E部位采用尼龙PA制成，
F采用优质不锈钢或碳钢镀镍制成。
工作温度:静态:-40℃~＋110℃短时可达＋120℃，动态:-20℃~＋80℃，短时可达＋100℃。
产品认证:欧洲CE认证。
防护等级:在规定的卡口范围内，并使用O形密封圈旋紧迫紧头，防水达IP68。
产品特性:防折弯之设计有效的保护电缆防止折断，夹紧爪与密封件特殊之设计，配合迫紧头装配省时便利，夹紧电缆范围大，
抗拉力特强，可防水、防尘、防盐、耐酸碱、 酒精、油、脂及一般溶剂。

类别：

描述



型号 公制螺纹 电缆范围 螺纹外径 螺纹长度 扳手径 包装:个
Model Metric Thread Cable Range（mm） Thread O.D   AG（mm） Thread Length    GL（mm） Spanner Size  A/F（mm） Std.Pkg （Pcs）
GLS-PT-M10-06 M10×1.25 3~6 10 6 14 100
GLS-PT-M12-06 M12×1.5 3~6 12 6 14 100
GLS-PT-M12-08 M12×1.5 4~8 12 6 14/18 100
GLS-PT-M14-08 M14×1.5 4~8 14 8 16/18 100
GLS-PT-M16-08 M16×1.5 4~8 16 8 18 100
GLS-PT-M16-10 M16×1.5 6~10 16 8 18/20 100
GLS-PT-M18-10 M18×1.5 6~10 18 8 20 100
GLS-PT-M20-10 M20×1.5 6~10 20 8 23/20 100
GLS-PT-M20-12 M20×1.5 8~12 20 8 22 100
GLS-PT-M20-14 M20×1.5 10~14 20 8 22/24 100
GLS-PT-M22-14 M22×1.5 10~14 22 9 24 50
GLS-PT-M24-14 M24×1.5 10~14 24 9 27/24 50
GLS-PT-M25-16 M25×1.5 11~16 25 10 28 50
GLS-PT-M25-18 M25×1.5 13~18 25 10 28 50
GLS-PT-M27-18 M27×2.0 13~18 27 11 28/30 50
GLS-PT-M30-18 M30×2.0 13~18 30 11 32/30 20
型号 德制螺纹 电缆范围 螺纹外径 螺纹长度 扳手径 包装:个
Model PG Thread Cable Range（mm） Thread O.D   AG（mm） Thread Length    GL（mm） Spanner Size  A/F（mm） Std.Pkg （Pcs）
GLS-PT-PG7-06 PG7 3~6 12.5 6 16 100
GLS-PT-PG9-08 PG9 4~8 15.2 8 18 100
GLS-PT-PG11-10 PG11 6~10 18.6 8 20 100
GLS-PT-PG13.5-12 PG13.5 8~12 20.4 8 23/22 100
GLS-PT-PG16-14 PG16 10~14 22.5 9 24 50
GLS-PT-PG21-18 PG21 13~18 28.3 11 32/30 50
型号 英制螺纹 电缆范围 螺纹外径 螺纹长度 扳手径 包装:个
Model G Thread Cable Range（mm） Thread O.D   AG（mm） Thread Length    GL（mm） Spanner Size  A/F（mm） Std.Pkg （Pcs）
GLS-PT-G1/4-06 G1/4 3~6 13.1 6 16/14 100
GLS-PT-G3/8-08 G3/8 4~8 16.6 7 18 100
GLS-PT-G1/2-12 G1/2 8~12 20.9 8 23 100
GLS-PT-G3/4-18 G3/4 13~18 26.4 11 30 20
型号 美制螺纹 电缆范围 螺纹外径 螺纹长度 扳手径 包装:个
Model NPT Thread Cable Range（mm） Thread O.D   AG（mm） Thread Length    GL（mm） Spanner Size  A/F（mm） Std.Pkg （Pcs）
GLS-PT-NPT3/8-08 NPT3/8 4~8 17.1 8 18 100
GLS-PT-NPT1/2-12 NPT1/2 8~12 21.3 9 22 100
GLS-PT-NPT3/4-18 NPT3/4 13~18 26.6 11 30 50
